En la arquitectura contemporánea, el detalle constructivo de un jardín vertical es más que una especificación gráfica: es un componente fundamental del proyecto, que debe contemplar sus prestaciones técnicas como la resistencia del sistema, comportamiento frente al fuego, estabilidad en el tiempo, su comportamiento higrotérmico y la eficiencia en mantenimiento. En el entorno urbano, estos sistemas contribuyen a la mejora de la biodiversidad, reducción de la temperatura ambiente y fijación de contaminantes (NOx, CO, PM), por tanto, mejoran la sostenibilidad del edificio y al confort del usuario en la ciudad. Por ello, su correcta definición técnica es clave desde las primeras fases del proyecto.
Claves del detalle constructivo en interior y exterior
La definición técnica de un jardín vertical varía según su ubicación en el proyecto. En jardines verticales exteriores, el sistema debe considerar la sección constructiva de la envolvente del edificio, para determinar si el jardín vertical se incorpora mediante fijación directa (perfilería fijada al muro soporte), o mediante un sistema de subestructura auxiliar (fachada ventilada) que nos permita separarnos del muro soporte para generar una cámara de aire e incluir aislamiento térmico; además, el diseño paisajístico habrá de considerar exposición solar, sombras arrojadas, zona micro climática, vientos dominantes, aislamiento de paramentos y evacuación de aguas.
En jardines verticales interiores, el foco está en el control de humedad, estudio de las condiciones lumínicas, integración estética, accesibilidad al mantenimiento y compatibilidad con instalaciones (HVAC, iluminación, etc.).
En ambos casos, el detalle constructivo debe recoger capas diferentes capas y elementos constructivos: muro soporte, subestructura auxiliar, cámara de aire, sistema de ajardinamiento vertical, red de riego, y plantas, con esquemas y cortes precisos que garanticen la viabilidad técnica del diseño.
Sistemas constructivos avanzados: Fytotextile®
Terapia Urbana ha desarrollado un sistema que cumple con los más altos estándares técnicos y normativos.
Fytotextile®: Sistema modular multicapa con soporte textil técnico, alta capacidad de distribución hídrica y aireación radicular, impermeabilizado en su capa trasera. Ideal para grandes superficies exteriores e interiores y soluciones con altas exigencias en prestaciones técnicas: resistencia, comportamiento al fuego, durabilidad… además de contar con numerosos papers científicos que demuestran la mejora de la huella de carbono, mejora de la calidad del aire en el interior de los edificios (fijación de VOCs), mejora del conforto térmico, atenuación acústica, etc
Cada proyecto por tanto cuenta con su detalle constructivo específico, fácilmente integrable en documentación técnica y compatible con las plataformas de diseño más utilizadas.

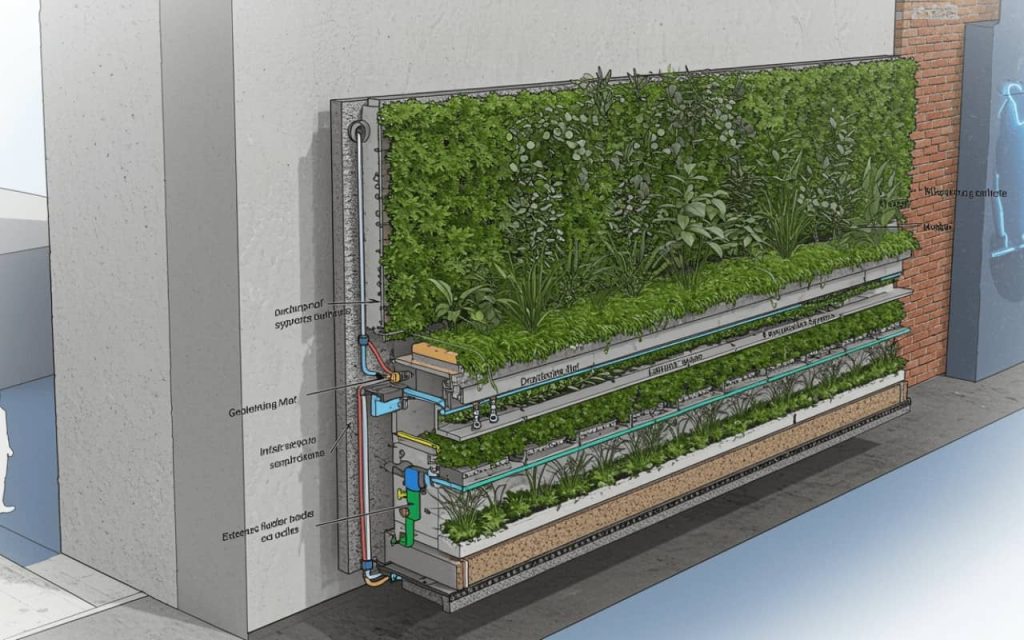

Integración con Revit, AutoCAD, CYPE y bases de paisajismo
En Terapia Urbana facilitamos la incorporación de nuestros sistemas al flujo de trabajo técnico de los equipos de diseño mediante:
- Modelos BIM compatibles con Revit: para modelado tridimensional con parámetros técnicos integrados.
- Planos en DWG para AutoCAD: con detalles constructivos y cortes listos para documentación de proyecto.
- Compatibilidad con CYPE del diseño de su estructura auxiliar: para análisis estructural, cálculo de cargas, comportamiento térmico y planificación de mantenimiento.
- Compatibilidad con CYPE para la estimación económica y prescripción de las unidades, así como la obtención de los unitarios necesarios y presupuestos del sistema
- Base de datos para paisajismo: con fichas técnicas de especies vegetales adaptadas por clima, orientación y requerimientos hídricos.
Estos recursos reducen tiempos de diseño y documentación, garantizando la coherencia técnica desde el anteproyecto hasta la ejecución en obra.
Calcular presupuesto de jardín vertical
Nuestros sistemas están incorporados en el Generador de precios de Cype y Base de Paisajismo.

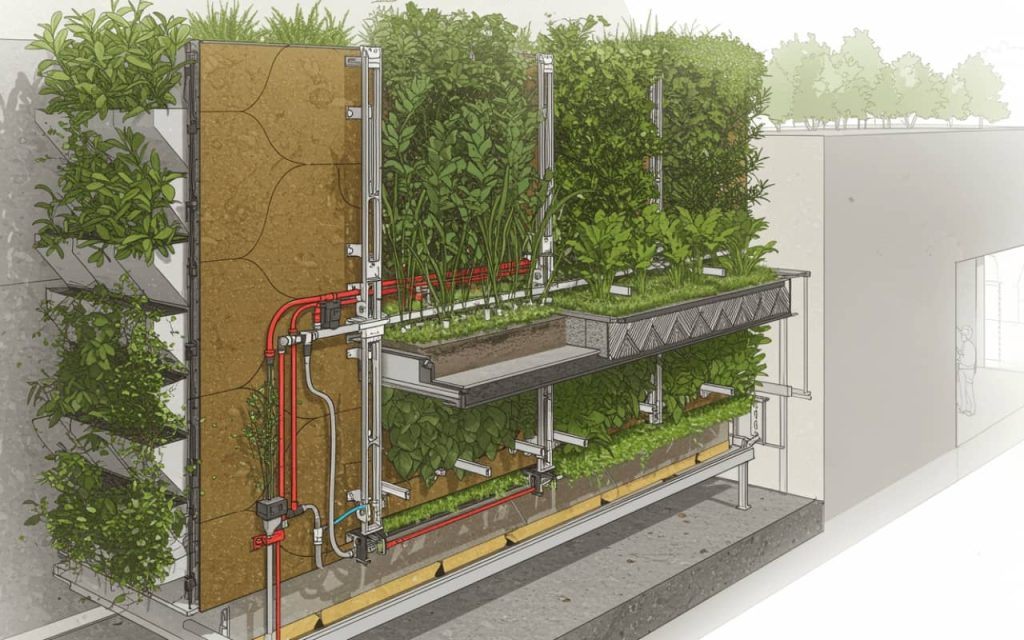

Elementos fundamentales del detalle constructivo de un jardín vertical
Un detalle constructivo de jardín vertical debe incluir:
- Subestructura auxiliar: sistema de fijación al muro soporte y que soportará las cargas de peso, viento y nieve (dependiendo de la zona en la que se ubique). Se resuelve en aluminio o acero galvanizado, dependiendo de las necesidades del proyecto, siendo el aluminio la solución más extendida. Esta subestructura está formada por perfiles fijados a soporte directamente (con anclajes dependiendo del tipo de muro portante) o indirectamente para posibilidad una cámara donde ubicar el aislamiento térmico y posterior cámara de aire.
- Sistema de jardín vertical: Dependiendo del sistema: Modular semi hidropónico, Hidropónico, modular de plástico, o de bandeja
- Riego y drenaje: líneas de distribución, emisores auto compensantes, electroválvulas, sistema de control, sensores (de humedad de suelo, presión, temperatura conductividad de agua, Ph, etc), tanques de agua en caso de ser recirculado, y canalones de evacuación.
- Selección vegetal: especificación por especie, considerando orientación, exposición solar y compatibilidad climática.
- Accesibilidad para mantenimiento: registros, plataformas o elementos desmontables, así como los elementos de seguridad para posibilidad el mantenimiento sin riesgo.
En Terapia Urbana acompañamos al arquitecto y al constructor durante todo el proceso. Desde la fase de redacción de proyecto básico y de ejecución, hasta la instalación y mantenimiento post-instalación, ofrecemos:
- Soporte técnico personalizado
- Desarrollo de detalles constructivos
- Asistencia a dirección facultativa
- Planes de mantenimiento adaptados al uso y clima
Contáctanos y recibe el detalle constructivo adecuado para tu proyecto, con todos los recursos técnicos necesarios para una integración profesional, eficiente y duradera.
