El detalle constructivo de una cubierta vegetal es el documento donde se deciden tres cosas que luego no tienen arreglo barato: cómo se protege la impermeabilización frente a las raíces, por dónde evacúa el agua cuando llueve de verdad, y cómo se accede a mantener lo que se ha plantado. Una cubierta verde que falla casi nunca falla por la vegetación; falla por una de esas tres.
A continuación, el orden de capas, qué cambia entre una cubierta extensiva y una intensiva, los puntos donde se concentran las patologías y en qué formatos puedes incorporar el detalle a tu documentación de proyecto.
Las capas del detalle, de dentro a fuera
Un detalle completo de cubierta vegetal recoge, en este orden:
- Soporte estructural: el forjado y su capacidad portante. Es el primer condicionante del proyecto, porque la carga que hay que considerar es la del sustrato saturado de agua, no en seco, más las sobrecargas de uso y de nieve donde corresponda.
- Formación de pendientes: la pendiente mínima que garantice que el agua llega a los sumideros sin estancarse bajo el sustrato.
- Impermeabilización: la lámina, resuelta según el CTE, con sus solapes y entregas definidos en el propio detalle.
- Barrera antirraíz: o bien una lámina específica, o bien una impermeabilización que ya incorpore la resistencia a la penetración de raíces acreditada por ensayo. Esta capa no es opcional en una cubierta vegetal.
- Capa drenante y de retención: evacúa el excedente y retiene la reserva de agua disponible para la planta. Su espesor es una decisión de proyecto, no un estándar.
- Geotextil filtrante: impide que los finos del sustrato colmaten la capa drenante. Sin él, el drenaje deja de funcionar en pocos años sin que nada se vea desde arriba.
- Sustrato: con su espesor y composición especificados. Es lo que determina qué vegetación es viable y cuánto pesa el conjunto.
- Vegetación: especificada por especie según orientación, exposición y clima.
Extensiva, semi-intensiva o intensiva: qué cambia en el detalle
No es una etiqueta comercial: cambia el espesor de sustrato, la carga sobre el forjado, el riego y el régimen de mantenimiento, y por tanto cambia el dibujo.
- Extensiva: sustrato de poco espesor, vegetación de bajo porte tipo sedum y herbáceas resistentes, mantenimiento mínimo y carga reducida. Es la opción habitual en rehabilitación, donde el forjado existente manda.
- Semi-intensiva: más espesor, una paleta vegetal más amplia y riego de apoyo. Posición intermedia en carga y en mantenimiento.
- Intensiva: espesores de sustrato que permiten arbustos e incluso arbolado, con riego y mantenimiento equiparables a los de un jardín. Es la que convierte la cubierta en espacio de uso, y la que exige comprobar la estructura desde el principio.
La decisión entre una y otra debería tomarse con el cálculo de cargas en la mano, no al revés. Reconvertir una extensiva en intensiva a mitad de obra implica volver a la estructura.
Los tres puntos donde fallan las cubiertas vegetales
1. Las entregas y los perímetros

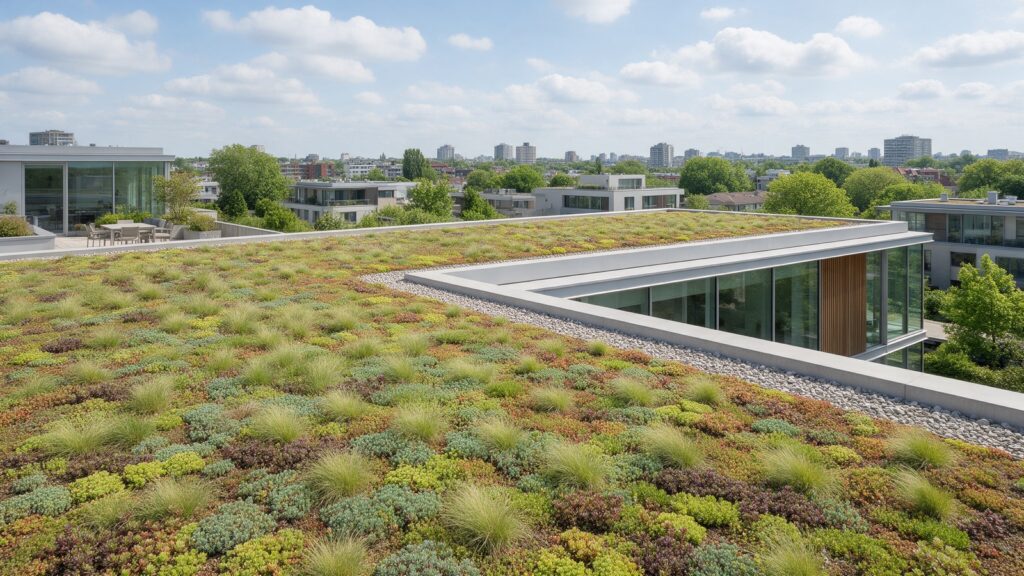

Petos, encuentros con paramentos verticales, lucernarios y cualquier elemento que emerja de la cubierta. Es donde la impermeabilización tiene que subir y rematarse, y donde conviene disponer una banda perimetral de grava que separe el sustrato del encuentro. Si el detalle no dibuja esa banda y su anchura, en obra desaparece.
2. Los sumideros y su registro
Un sumidero cubierto de sustrato es un sumidero que nadie va a limpiar. El detalle debe mostrar la arqueta o el elemento de registro que lo mantiene accesible e identificable, y la protección que impide que el sustrato lo colmate. Es la patología más frecuente y la más evitable.
3. El acceso para mantenimiento
Una cubierta vegetal es un sistema vivo y necesita visitas: desbroce, reposición de marras, revisión del riego y de los desagües. El detalle y la documentación de proyecto tienen que resolver cómo se llega hasta allí y con qué medidas de seguridad —línea de vida, protección perimetral— porque de eso depende que el mantenimiento se haga o se posponga.
Normativa y referencias
En España, la impermeabilización de cubiertas se resuelve conforme al Código Técnico de la Edificación, documento básico de protección frente a la humedad; las cargas del conjunto saturado entran en el cálculo estructural, y la resistencia a la penetración de raíces del material impermeabilizante se acredita mediante el ensayo normalizado correspondiente. Como referencia técnica internacional sobre diseño, ejecución y mantenimiento de cubiertas verdes, las directrices alemanas de la FLL son el documento más citado del sector.
Conviene verificar siempre la versión vigente de cada documento para el proyecto concreto, y comprobar si el planeamiento municipal impone condiciones propias de naturación.
El detalle en DWG, DXF y Revit
Trabajamos el detalle constructivo de cubierta vegetal adaptado a cada proyecto —tipo de cubierta, forjado existente, pendientes y puntos singulares reales— y lo entregamos en el formato con el que trabaje el estudio: DWG para AutoCAD, DXF como formato abierto para BricsCAD, ArchiCAD, Vectorworks o Rhino, modelo para Revit y fichas técnicas en PDF.
Solicita el detalle constructivo de cubierta vegetal para tu proyecto
Cubierta vegetal y jardín vertical en el mismo proyecto
Es una combinación frecuente en naturación urbana, y conviene coordinarla desde el principio: ambos sistemas comparten acometida de agua, control de riego y, a menudo, los mismos recorridos de mantenimiento. Resolverlos a la vez evita duplicar instalaciones. Si el proyecto incluye también fachada, aquí está el detalle constructivo del jardín vertical, y en descargas están sus archivos en Revit, DWG y DXF.
Preguntas frecuentes
¿Cuánto peso añade una cubierta vegetal?
Depende del tipo y del espesor de sustrato, y siempre se calcula con el sustrato saturado de agua. Una extensiva carga sensiblemente menos que una intensiva, que es la razón por la que la extensiva domina en rehabilitación. El valor concreto de cada sistema se facilita en la ficha técnica y se contrasta con la capacidad del forjado antes de cerrar la solución.
¿Hace falta barrera antirraíz si la lámina ya es resistente a raíces?
No, siempre que esa resistencia esté acreditada por el ensayo normalizado y así conste en la documentación del material. Lo que no es admisible es dar por supuesta la resistencia de una impermeabilización convencional: es la vía habitual hacia una reparación que obliga a levantar toda la cubierta.
¿Se puede poner una cubierta vegetal en un edificio existente?
Con frecuencia sí, normalmente en solución extensiva, pero la viabilidad la decide el forjado. El orden correcto es comprobar la capacidad portante y el estado de la impermeabilización actual, y a partir de ahí elegir el tipo de cubierta y el espesor de sustrato.
¿Qué mantenimiento necesita?
Una extensiva requiere visitas espaciadas: desbroce, reposición puntual y revisión de sumideros y riego. Una intensiva se mantiene como un jardín. En ambos casos, la frecuencia realista depende tanto del tipo de cubierta como de lo accesible que sea, lo que remite otra vez al detalle.
¿En qué formatos entregáis el detalle?
DWG, DXF, Revit y PDF, adaptados al proyecto. El DXF es la opción cuando el estudio no trabaja con software de Autodesk, porque conserva geometría y capas sin conversiones intermedias.
